ఫ్లీట్ ఛార్జింగ్ కోసం 60kW ఇంటెలిజెంట్ ఇంటిగ్రేటెడ్ DC EV ఛార్జర్

750 × 550 mm: 60kW ఇంటిగ్రేటెడ్ ఛార్జర్ వెనుక పాదముద్ర కథ

చాలా ఫాస్ట్ ఛార్జర్లు ఓపెన్ ల్యాండ్ కోసం రూపొందించబడ్డాయి; ఇది కార్ పార్కింగ్ అంచున మిగిలి ఉన్న స్థలం కోసం రూపొందించబడింది. AF-DC-60-Y-B-O-3/4/5-H అనేది 750 × 550 mm బేస్‌పై 1700 mm పొడవు ఉన్న ఇంటిగ్రేటెడ్ 60kW DC యూనిట్ - ఇది సాంప్రదాయ క్యాబినెట్ యొక్క ఫ్లోర్ వైశాల్యంలో దాదాపు మూడో వంతు. ఒక సైట్ ఫాస్ట్ ఛార్జింగ్‌ని హోస్ట్ చేయవచ్చో లేదో ఆ వ్యత్యాసం నిర్ణయిస్తుంది, ఎందుకంటే బడ్జెట్‌లో ఎవరూ పెట్టని లైన్ అంశం భూమి.

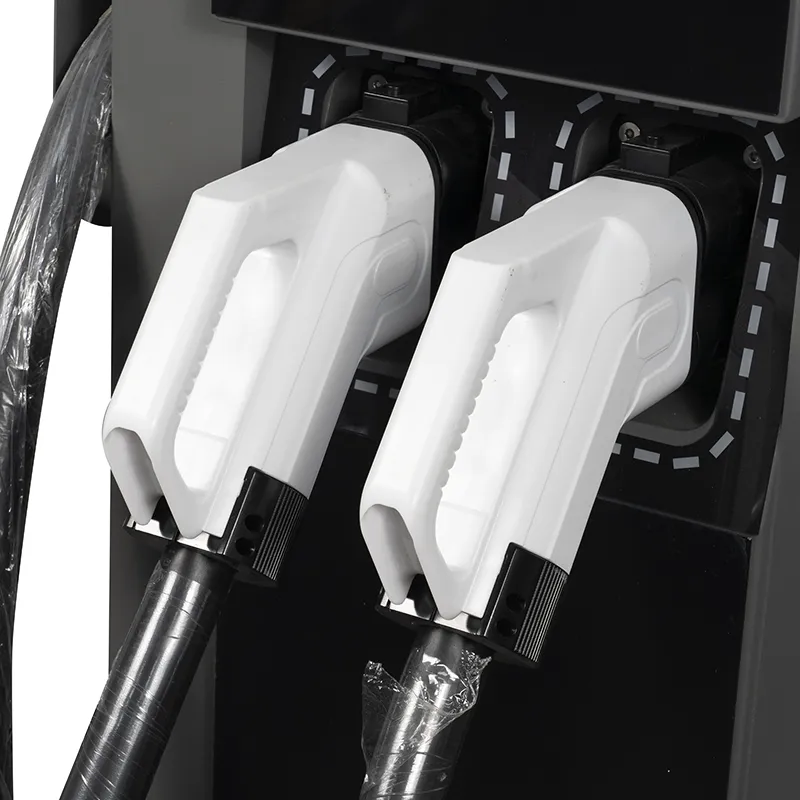

ఇది ఒక చిన్న రీన్‌ఫోర్స్డ్ కాంక్రీట్ ప్యాడ్‌పై అమర్చబడి ఉంటుంది, ఇది పౌర పనిని ఒక వారం ప్రాజెక్ట్‌కి బదులుగా ఒక రోజు ఉద్యోగం చేస్తుంది. 7-అంగుళాల టచ్ స్క్రీన్ HMIని నిర్వహిస్తుంది మరియు ఎన్‌క్లోజర్ CCS1, CCS2, CHAdeMO, GB/T మరియు NACSలకు మద్దతు ఇస్తుంది, కాబట్టి ఒక మోడల్ చాలా దిగుమతి మార్కెట్‌లకు సేవలు అందిస్తుంది.

స్లిమ్ బాడీలకు కూడా ఖర్చు ఉంటుంది: భారీ భాగాల కోసం తక్కువ స్థలం ఉంది, అందుకే 3-సిరీస్ పవర్ రేంజ్‌లో పైభాగంలో కాకుండా 60kW కోసం నిర్మించబడింది.

మంత్రివర్గం కుదించబడినప్పుడు మీరు ఏమి పొందుతారు

0.41 m² బేస్: 750 × 550 mm ఒక దుకాణం తలుపు, పంప్ ఐలాండ్ లేదా ఇరుకైన పార్కింగ్ బే పక్కన సరిపోతుంది.

ఒక చిన్న స్లాబ్ మరియు తక్కువ కాంక్రీటు: మాన్యువల్ నుండి ప్రామాణిక రీన్ఫోర్స్డ్ ప్యాడ్ పూర్తి పరికరాల పునాదిని భర్తీ చేస్తుంది.

1700 mm ఎత్తు టచ్ స్క్రీన్ మరియు కనెక్టర్‌ను చాలా మంది డ్రైవర్‌లకు సౌకర్యవంతమైన రీచ్‌లో ఉంచుతుంది.

యూనిట్‌కు ఒక ప్యాడ్ అంటే, మీరు సివిల్ వర్క్‌లను మళ్లీ చేయకుండా, డిమాండ్ పెరిగేకొద్దీ ఒక్కోసారి స్టాల్స్‌ను జోడించవచ్చు.

స్లిమ్ బాడీ కేబుల్ నిర్వహణ, బొల్లార్డ్‌లు మరియు వెయిటింగ్ లేన్ కోసం అదే బేలో గదిని వదిలివేస్తుంది.

AC380V±15% ఇన్‌పుట్ గ్రామీణ గ్రిడ్‌లను తట్టుకుంటుంది, ఇక్కడ వోల్టేజ్ కుంగిపోవడం మరియు డ్రిఫ్ట్ సాధారణం.

సాంకేతిక లక్షణాలు

AF-DC-60-Y-B-O-3/4/5-H యొక్క ఫ్యాక్టరీ స్పెసిఫికేషన్ సరిగ్గా రవాణా చేయబడింది.

ఈ 60kW యూనిట్ సరిపోయే మరియు పూర్తి-పరిమాణ యూనిట్లు సరిపోని గట్టి మచ్చలు

కన్వీనియన్స్-స్టోర్ ఫ్రంట్‌లు: యూనిట్ డోర్ పక్కన కూర్చుని, పార్కింగ్ స్థలాన్ని తినకుండా, వరకు కనిపిస్తుంది.

20 బేలలోపు చిన్న కార్ పార్క్‌లు: ట్రాన్స్‌ఫార్మర్ అప్‌గ్రేడ్ లేకుండా ఇప్పటికే ఉన్న 380V ఫీడ్‌లో ఒకటి లేదా రెండు యూనిట్లు డిమాండ్‌ను కవర్ చేస్తాయి.

గ్యాస్ స్టేషన్ మూలలు: స్లిమ్ టవర్ పంప్ ఐలాండ్ మరియు సరిహద్దు కంచె మధ్య సరిపోతుంది.

హోటల్ సైడ్ లాట్స్: ఒక యూనిట్ ఒకే ప్యాడ్ నుండి రాత్రిపూట అతిథులు మరియు రోజు సందర్శకులకు సేవలు అందిస్తుంది.

వర్క్‌షాప్‌లు మరియు చిన్న డిపోలు: 60kW టవర్ ఉద్యోగాల మధ్య, ఇంటి లోపల లేదా పందిరి కింద విమానాలను వసూలు చేస్తుంది.

1.7-మీటర్ టవర్ ద్వారా 60kW ఎలా ప్రవహిస్తుంది

పవర్ AC380V మూడు-దశలో ప్రవేశిస్తుంది, సరిదిద్దబడింది మరియు 200-1000VDCకి మార్చబడుతుంది మరియు వాహనం ఆశించే కనెక్టర్ ద్వారా నిష్క్రమిస్తుంది. టవర్ లేఅవుట్ పవర్ మాడ్యూల్‌లను తక్కువగా ఉంచుతుంది, కంట్రోలర్ మధ్య-ఎత్తు మరియు 7-అంగుళాల టచ్ స్క్రీన్‌ను కంటి స్థాయిలో ఉంచుతుంది, ఇది గురుత్వాకర్షణ కేంద్రాన్ని మరియు ఇంటర్‌ఫేస్ సౌకర్యవంతంగా ఉంచుతుంది.

శీతలీకరణ అనేది సైడ్ ఇన్‌టేక్స్ ద్వారా బలవంతంగా గాలి. టవర్ యొక్క ఎత్తు గాలి ప్రవాహానికి ఒక పొడవైన నిలువు మార్గాన్ని అందిస్తుంది, ఇది మాడ్యూల్స్ నుండి వేడిని దూరంగా లాగుతుంది మరియు అభిమానులు లోడ్‌తో రాంప్ చేస్తారు, కాబట్టి నిష్క్రియ కాలాలు నిశ్శబ్దంగా ఉంటాయి. చిన్న షాప్-ఫ్రంట్ లొకేషన్‌లో ఇది ధ్వనించే దానికంటే ముఖ్యమైనది, ఎందుకంటే డ్రైవర్‌లు మరియు సిబ్బంది మొత్తం సెషన్‌ను యూనిట్ నుండి కొన్ని మీటర్ల దూరంలోనే గడుపుతారు.

OCPP 1.6/2.0 రిపోర్టింగ్, రిమోట్ డయాగ్నస్టిక్స్ మరియు ఫర్మ్‌వేర్ అప్‌డేట్‌లు ఈథర్‌నెట్, వైఫై లేదా 4G ద్వారా అమలు చేయబడతాయి — మా పెద్ద యూనిట్‌ల వలె అదే బ్యాకెండ్ ఇంటిగ్రేషన్. కాంపాక్ట్ బాడీతో ఏమి మార్పులు పూర్తిగా భౌతికమైనవి: తక్కువ భూమి, తక్కువ కాంక్రీటు, సైట్కు తక్కువ అంతరాయం.

రాజీకి అవకాశం లేని క్యాబినెట్‌లో నాణ్యత తనిఖీలు

పూర్తి యూనిట్‌పై CE మరియు TUV రకం ఆమోదం; ఎగుమతి ఫైల్‌ల కోసం UL మరియు CB నివేదికలు అందుబాటులో ఉన్నాయి.

ఎన్‌క్లోజర్‌పై 96-గంటల సాల్ట్ స్ప్రే, కాంపాక్ట్ యూనిట్‌లు తరచుగా రోడ్డు పక్కనే కూర్చుంటాయి.

మాడ్యూల్ మౌంట్‌పై వైబ్రేషన్ టెస్టింగ్, కాబట్టి డెలివరీ మరియు రఫ్-సైట్ హ్యాండ్లింగ్ అంతర్గత కీళ్లను వదులుకోవు.

క్రమ సంఖ్యకు కట్టుబడి ఉన్న లాగ్‌లతో 48-గంటల పూర్తి-లోడ్ బర్న్-ఇన్.

టచ్ స్క్రీన్ ప్రత్యక్ష సూర్యకాంతిలో మరియు చేతి తొడుగులతో చదవగలిగేలా ధృవీకరించబడింది.

మాడ్యూల్స్ -30 ° C నుండి +55 ° C వరకు రేట్ చేయబడతాయి; పూర్తి యూనిట్ -25°C నుండి +50°C వరకు నిర్దేశించబడింది.

DC లైన్‌లో కాంపాక్ట్ 3-సిరీస్‌ని అసెంబ్లింగ్ చేస్తోంది

దశ 1. స్లిమ్ ఎన్‌క్లోజర్ ఉక్కు నుండి లేజర్-కట్ చేయబడింది మరియు FANUC లైన్‌లపై రోబోట్-వెల్డింగ్ చేయబడింది.

దశ 2. TRUMPF ప్రెస్ బ్రేక్‌లు శరీరాన్ని మడవండి; పొడి పూత మరియు క్యూరింగ్ అనుసరించండి.

దశ 3. బేస్ ప్లేట్, మాడ్యూల్ రాక్ మరియు కేబుల్ గ్రంధులు DC లైన్‌లో అమర్చబడి ఉంటాయి.

దశ 4. 380V ఇన్‌పుట్ విభాగం మరియు ఉప్పెన రక్షణ టార్క్ నియంత్రణతో వైర్ చేయబడి ఉంటాయి.

దశ 5. రెక్టిఫైయర్ మాడ్యూల్స్ ఇన్‌స్టాల్ చేయబడ్డాయి, ఆపై 7-అంగుళాల HMI మరియు స్టేషన్ కంట్రోలర్.

దశ 6. ప్రతి యూనిట్ 60kW వద్ద లోడ్-పరీక్షించబడుతుంది, దీని సామర్థ్యం యూనిట్‌కు నమోదు చేయబడుతుంది.

దశ 7. వివిధ లోడ్‌ల వద్ద 48-గంటల బర్న్-ఇన్ సైకిల్స్ సెషన్‌లు.

దశ 8. తుది తనిఖీ మరియు క్రాటింగ్; ప్లాంట్ 2024 నాటికి ఒక మిలియన్ యూనిట్లకు పైగా రవాణా చేసింది.

కాంపాక్ట్ 60kW యూనిట్ మీ లాట్‌కు సరైనదేనా? ముందుగా ఇది చదవండి

సైట్ భౌతికంగా బిగుతుగా ఉన్నప్పుడు లేదా మీరు చిన్నగా ప్రారంభించి, స్టాల్ వారీగా పెరగాలనుకున్నప్పుడు 3-సిరీస్‌ని ఎంచుకోండి. 750 × 550 mm బేస్ మరియు సింగిల్-ప్యాడ్ ఇన్‌స్టాల్ పౌర ధరను తక్కువగా ఉంచుతుంది మరియు 60kW ఇప్పటికీ చాలా మంది ప్రయాణీకుల EVలకు ఒక గంటలోపు ఉపయోగకరమైన ఛార్జీని అందిస్తుంది.

మీకు ఇప్పటికే ఉదారంగా స్థలం ఉంటే దాన్ని దాటవేయి మరియు 150kW-ప్లస్ సెషన్‌లను ప్లాన్ చేయండి; ఒక పెద్ద క్యాబినెట్ అదే ప్యాడ్ పని కోసం మీకు మరింత హెడ్‌రూమ్‌ని అందిస్తుంది. మీ సైట్ AC380Vని సరఫరా చేయలేకపోతే కూడా దానిని దాటవేయి, ఎందుకంటే ఈ యూనిట్ ఆ ఇన్‌పుట్ క్లాస్‌కు స్థిరంగా ఉంటుంది.

రెండు-గన్ లేఅవుట్ కోసం మీరు సాధారణంగా రెండు టవర్లను పక్కపక్కనే ఇన్‌స్టాల్ చేస్తారు, ఇది ప్యాడ్ పనిని రెట్టింపు చేస్తుంది. మీరు ఆర్డర్ చేయడానికి ముందు ఒకే ట్విన్-గన్ క్యాబినెట్‌తో దాన్ని తూకం వేయండి.

మరో నిజాయితీ గమనిక: 60kW ఒక చక్కటి వర్క్‌హోర్స్ కానీ హెడ్‌లైన్ నంబర్ కాదు. మీ మార్కెటింగ్ పరిసరాల్లోని అతిపెద్ద వాటేజ్‌పై ఆధారపడి ఉంటే, కాంపాక్ట్ 60kW మీకు గొప్పగా చెప్పుకునే హక్కును అందించదు - ఇది మీకు వాస్తవానికి సరిపోయే స్టేషన్‌ను అందిస్తుంది.

డీలర్లు చిన్న సైట్‌ల కోసం AMPPAL యొక్క కాంపాక్ట్ సిరీస్‌ను ఎందుకు ఎంచుకుంటారు

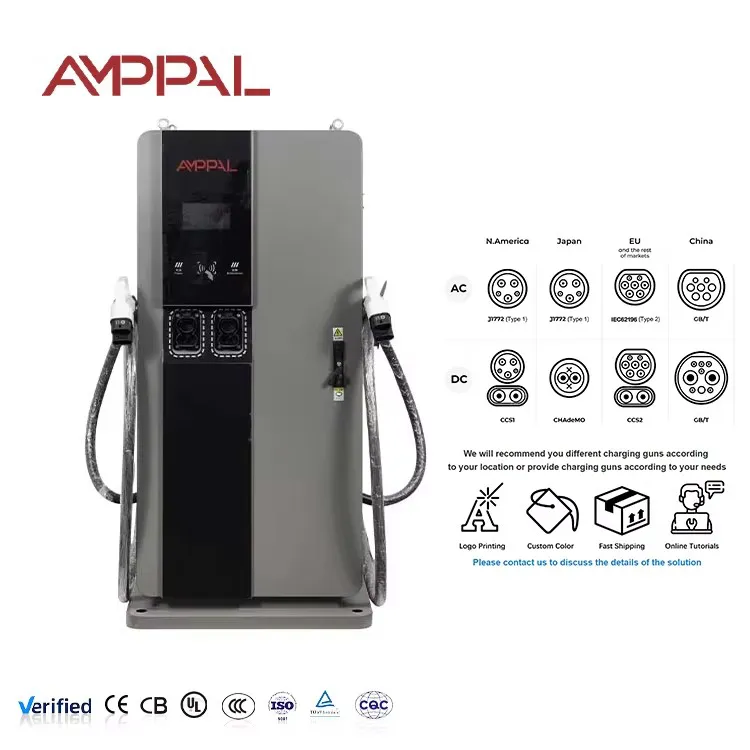

ఒక SKU CCS1, CCS2, CHAdeMO, GB/T మరియు NACSలను కవర్ చేస్తుంది, కాబట్టి ఒక డీలర్ అనేక మార్కెట్‌ల కోసం ఒక మోడల్‌ను నిల్వ చేస్తాడు.

డ్రాయింగ్ ఆమోదం తర్వాత 15-20 పని రోజులు డెలివరీ; ఒక కంటైనర్ నుండి MOQ.

క్యాబినెట్ మరియు టచ్-స్క్రీన్ స్టార్ట్-అప్ స్క్రీన్‌పై OEM/ODM బ్రాండింగ్, డోర్ ప్లేట్‌పై మీ డీలర్ పేరు ముద్రించబడి ఉంటుంది.

CE, TUV, UL మరియు CB సర్టిఫికెట్లు కొటేషన్ ప్యాకేజీలో చేర్చబడ్డాయి.

200+ స్టేషన్‌లను స్వయంగా నిర్వహించే ఫ్యాక్టరీ నుండి మద్దతు, కాబట్టి సమాధానాలు నిజమైన సైట్‌లలో ఉంటాయి.

నారో బాడీని ప్రామాణిక కంటైనర్ ధరలకు రవాణా చేస్తుంది, ఇది చిన్న ఆర్డర్‌ల కోసం ల్యాండ్ అయ్యే ఖర్చును ఊహించదగినదిగా ఉంచుతుంది.

కాంపాక్ట్ యూనిట్ కోసం క్రేట్ కొలతలు మరియు కంటైనర్ కౌంట్

1700 mm టవర్ సుమారు 1850 × 750 × 700 mm, ఫోర్క్ పాకెట్స్ మరియు రెండు లిఫ్టింగ్ లగ్‌లతో స్టీల్-ఫ్రేమ్డ్ క్రేట్‌లో నిటారుగా ఉంటుంది. కనెక్టర్, కేబుల్ మరియు స్పేర్ ఫ్యూజ్‌లు క్రేట్ లోపల ప్యాడెడ్ అనుబంధ పెట్టెలో ప్రయాణిస్తాయి.

యూనిట్ ఇరుకైనందున, రెండు డబ్బాలు అనేక కాన్ఫిగరేషన్‌లలో 40 అడుగుల హై-క్యూబ్ కంటైనర్ వెడల్పును పంచుకోగలవు; లోడింగ్ ప్లాన్ కొటేషన్‌తో పంపబడుతుంది కాబట్టి మీ ఆర్డర్‌కు కౌంట్ ఖచ్చితంగా ఉంటుంది. మొదటి ట్రయల్ ఆర్డర్ కోసం, ఒక క్రేట్ ప్రత్యేక నిర్వహణ లేకుండా LCL సరుకుగా ప్రయాణిస్తుంది.

గమ్యస్థానానికి FOB Ningbo లేదా CIF అనేవి నిబంధనలు. ఇన్‌వాయిస్, ప్యాకింగ్ లిస్ట్, బిల్ ఆఫ్ లాడింగ్, ఆరిజిన్ సర్టిఫికేట్ మరియు టెస్ట్ రిపోర్టులు లోడ్ అయిన 3 పని దినాలలోపు జారీ చేయబడతాయి.

కాంపాక్ట్ ఇన్‌స్టాలేషన్‌ల కోసం అమ్మకాల తర్వాత

2-సంవత్సరాల ప్రామాణిక వారంటీ కవరింగ్ మాడ్యూల్స్, HMI మరియు పవర్ స్టేజ్.

స్పేర్ మాడ్యూల్స్ మరియు టచ్ స్క్రీన్‌లు 5 పని దినాలలో క్రాస్-షిప్ చేయబడతాయి.

లోపాలు మరియు ఫర్మ్‌వేర్ అప్‌డేట్‌ల కోసం OCPP ద్వారా రిమోట్ డయాగ్నస్టిక్స్.

కాంక్రీట్ ప్యాడ్ మరియు చిన్న సైట్లలో గ్రౌండింగ్ కోసం సంస్థాపన మార్గదర్శకత్వం.

నిలువు గాలి ప్రవాహ మార్గం కోసం ఫిల్టర్ శుభ్రపరిచే షెడ్యూల్.

కాంపాక్ట్ ఛార్జర్‌లతో సాధారణ ఇన్‌స్టాలేషన్ తప్పులు

తప్పు: మాన్యువల్‌లో ప్యాడ్ డ్రాయింగ్ కంటే చిన్న స్లాబ్‌ను పోయడం. కుడి: ఇన్‌స్టాల్ గైడ్‌లో చూపిన రీన్‌ఫోర్స్‌మెంట్ మరియు యాంకర్ నమూనాను అనుసరించండి.

తప్పు: వెనుక క్లియరెన్స్ లేకుండా టవర్‌ను మూలలో ఉంచడం. కుడి: డోర్ యాక్సెస్ కోసం మాన్యువల్‌లో పేర్కొన్న సేవా స్థలాన్ని వదిలివేయండి.

తప్పు: పూర్తయిన గ్రేడ్ కంటే తక్కువ కేబుల్ గ్రంధిని పాతిపెట్టడం. కుడి: గుర్తించబడిన స్థానం వద్ద ప్యాడ్ లోపల కండ్యూట్ పైకి తీసుకురండి.

తప్పు: ఒక 60kW యూనిట్ 30-బే లాట్‌ను కవర్ చేస్తుంది. కుడి: వాస్తవిక డిమాండ్ ఉన్న 4–6 స్టాల్స్‌కు ఒక యూనిట్‌ను ప్లాన్ చేయండి, ప్లస్ మార్జిన్.

తప్పు: యూనిట్‌ను మౌంట్ చేయడం వలన టచ్ స్క్రీన్ ఎటువంటి కవర్ లేకుండా మధ్యాహ్నం సూర్యునికి ఎదురుగా ఉంటుంది. కుడివైపు: HMIని చదవగలిగేలా మరియు చల్లగా ఉంచడానికి ప్రత్యక్ష కాంతి నుండి దూరంగా ఓరియంట్ చేయండి.

ఒక సంవత్సరం తర్వాత చిన్న-సైట్ యజమానులు ఏమి చెబుతారు

హో చి మిన్ సిటీ, వియత్నాంలోని ఒక కన్వీనియన్స్-స్టోర్ యజమాని 2025లో దుకాణం ముందు ఒక యూనిట్‌ని ఉంచారు. స్లాబ్‌ను ఒకే ఉదయం పూడ్చారు మరియు స్టోర్ ఫుట్ ట్రాఫిక్ విద్యుత్ ఖర్చును కవర్ చేస్తుంది; టచ్ స్క్రీన్ ఉష్ణమండల గాలిలో ధూళిని సేకరిస్తుంది, కాబట్టి వారు దానిని పొడి గుడ్డతో వారానికొకసారి తుడిచివేస్తారని ఫిర్యాదు.

కెన్యాలోని నైరోబీలో ఒక చిన్న హోటల్ అతిథుల కోసం రెండు యూనిట్లను మరియు యజమాని డెలివరీ వ్యాన్‌ను నడుపుతోంది. 1700 mm ఎత్తు సులభంగా పందిరి కింద సరిపోతుంది, మరియు ఇరుకైన ఆధారం పార్కింగ్ బేను ఉపయోగించదగినదిగా వదిలివేస్తుంది; OCPP ఇప్పుడు థర్డ్-పార్టీ ప్లాట్‌ఫారమ్ ద్వారా హ్యాండిల్ చేస్తున్న హోటల్ స్వంత డ్యాష్‌బోర్డ్‌లో ఛార్జర్‌ని నివేదించాలని మేనేజర్ కోరుకుంటాడు.

ఇండోనేషియాలోని బాలిలోని ఒక రెస్టారెంట్ గ్రూప్ 2025లో కార్ పార్క్ ఎంట్రీ పక్కన ఒక యూనిట్‌ని జోడించింది. ప్యాడ్ ధర ఒక నెల కంటే తక్కువ వాలెట్ పార్కింగ్ రుసుము మరియు టచ్ స్క్రీన్ లంచ్ మెనుని చూపుతుంది; బే యొక్క చాలా అంచున పార్క్ చేయబడిన భారీ SUVల కోసం కేబుల్ పొడవు మాత్రమే నొప్పి.

తరచుగా అడిగే ప్రశ్నలు: పరిమిత స్థలం కోసం కాంపాక్ట్ 60kW ఛార్జర్‌లు

ప్ర: యూనిట్‌కు ఎంత గ్రౌండ్ అవసరం?

A: 750 × 550 mm బేస్ ప్లస్ మాన్యువల్‌లో క్లియరెన్స్; కాంక్రీట్ ప్యాడ్ సాధారణంగా ఒక మీటర్ చదరపు ఉంటుంది.

ప్ర: ఇది NACSకు మద్దతు ఇస్తుందా?

A: అవును, CCS1, CCS2, CHAdeMO మరియు GB/Tతో పాటు ఐదు కనెక్టర్ ఎంపికలలో NACS ఒకటి.

ప్ర: ఇది ట్రక్కును ఛార్జ్ చేయగలదా?

A: ప్రయాణీకుల EVలు మరియు వ్యాన్లు ప్రధానంగా; భారీ ట్రక్కుల కోసం మీరు అధిక-శక్తి మోడల్ కావాలి.

ప్ర: దీనికి ఏ ఇన్‌పుట్ అవసరం?

A: AC380V ±15% మూడు-దశ; ఇది వాహనం కోసం 200-1000VDCకి మారుతుంది.

ప్ర: ట్రాన్స్‌ఫార్మర్ అవసరమా?

A: మీ సైట్‌లో 380V ఫీడ్ లేనట్లయితే మాత్రమే; 380V మార్కెట్‌లలోని చాలా చిన్న వాణిజ్య సైట్‌లు నేరుగా కనెక్ట్ అవుతాయి.

ప్ర: ఇన్‌స్టాలేషన్‌కు ఎంత సమయం పడుతుంది?

A: ప్యాడ్, యాంకర్స్, కండ్యూట్ మరియు ప్లేస్‌మెంట్ — చాలా సైట్‌లు రెండు రోజుల్లో ఛార్జింగ్ అవుతాయి.

ప్ర: వారంటీ అంటే ఏమిటి?

A: టచ్ స్క్రీన్‌తో సహా పూర్తి యూనిట్‌పై 2 సంవత్సరాల ప్రమాణం.

ప్ర: రెండు యూనిట్లు ఒక బ్రేకర్‌ను పంచుకోవచ్చా?

A: వారు మొత్తానికి పరిమాణంలో ఫీడర్‌ను పంచుకోగలరు, కానీ ప్రతి యూనిట్‌కు ఇప్పటికీ దాని స్వంత రక్షణ పరికరం అవసరం.

ప్ర: టవర్‌కి పందిరి లేదా ఆశ్రయం అవసరమా?

A: లేదు, ఇది IP54 మరియు బహిరంగ ఉపయోగం కోసం రూపొందించబడింది; పందిరి డ్రైవర్ సౌకర్యం కోసం, యంత్రం కోసం కాదు.
