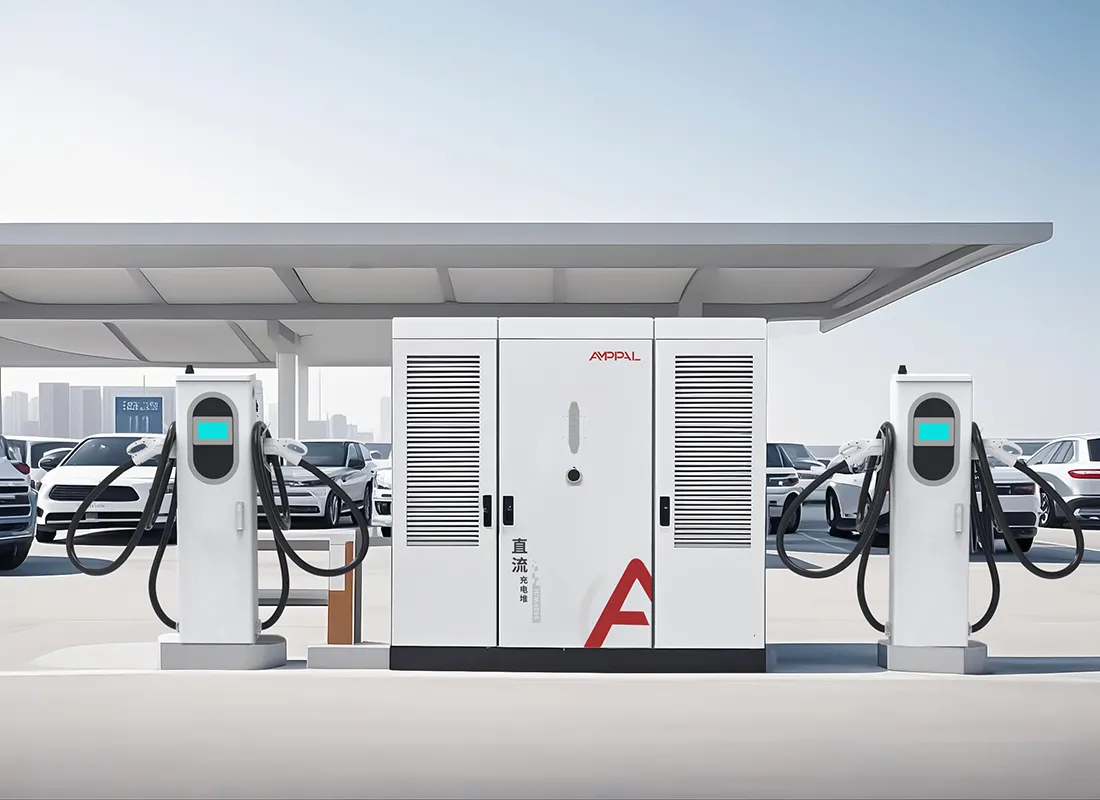

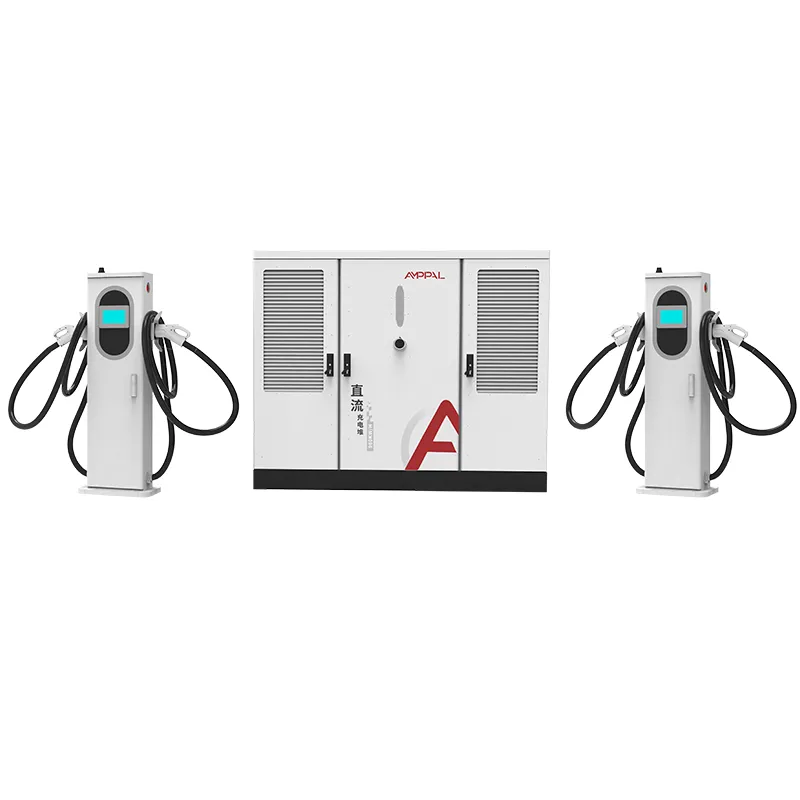

కమర్షియల్ ఛార్జింగ్ హబ్‌ల కోసం 800kW హై-పవర్ స్ప్లిట్ DC EV ఛార్జింగ్ సిస్టమ్

UL సర్టిఫికేట్‌లు వాస్తవానికి ఏమి కవర్ చేస్తాయి

ఛార్జర్‌ను ఇన్‌స్టాల్ చేయడం సురక్షితమని రుజువుగా ఉత్తర అమెరికా CE గుర్తును అంగీకరించదు. ఇది జాబితాను అంగీకరిస్తుంది మరియు DC ఫాస్ట్ ఛార్జింగ్ పరికరాల కోసం ఆ జాబితా UL.

ఈ 800kW స్ప్లిట్-టైప్ సిస్టమ్ UL 2202-2022, EV ఛార్జింగ్ సిస్టమ్ పరికరాలకు ప్రమాణం మరియు UL 2231-2, విద్యుత్ షాక్ నుండి ఆపరేటర్‌ను రక్షించే సిబ్బంది రక్షణ వ్యవస్థ కోసం ప్రమాణం. రెండూ నేమ్‌ప్లేట్‌పై ముద్రించబడ్డాయి మరియు రెండూ అధికార పరిధి యొక్క తనిఖీని కలిగి ఉంటాయి.

ఈ పేజీ రెండు ప్రమాణాలను వివరిస్తుంది, 480V ఉత్తర అమెరికా ఇన్‌పుట్ డిజైన్ మరియు ప్రాజెక్ట్‌లను తిరిగి పని చేయకుండా ఉంచే సమ్మతి పాయింట్లు.

ఈ పేజీ ఏమి కాదనే దాని గురించి మేము నేరుగా చెప్పాలి: ఇది న్యాయ సలహా కాదు మరియు స్థానిక కోడ్‌లు రాష్ట్రం మరియు కౌంటీని బట్టి మారుతూ ఉంటాయి. అది ఏమిటంటే, US మరియు కెనడియన్ ప్రాజెక్ట్‌లలో మనం తరచుగా చూసే అడ్డంకులను జాబితా చేయబడిన 800kW సిస్టమ్ ఎలా క్లియర్ చేస్తుందో ఆచరణాత్మక చిత్రం.

ఉత్తర అమెరికా మార్కెట్ యాక్సెస్: UL vs CE

CE మార్క్ మరియు UL లిస్టింగ్ మధ్య వ్యత్యాసం వ్రాతపని కాదు. పరికరాన్ని చట్టబద్ధంగా ఇన్‌స్టాల్ చేసి బీమా చేయవచ్చా అనేది.

CE అనేది తయారీదారుచే స్వీయ-ప్రకటన; UL అనేది ఫ్యాక్టరీ తనిఖీలు మరియు ఫాలో-అప్ ఆడిట్‌ల ద్వారా మద్దతునిచ్చే మూడవ పక్షం జాబితా.

చాలా US అధికార పరిధులు, యుటిలిటీలు మరియు బీమా సంస్థలకు జాతీయంగా గుర్తింపు పొందిన పరీక్షా ప్రయోగశాల జాబితా అవసరం, ఇది CE మాత్రమే అందించదు.

UL 2202-2022 మొత్తంగా ఛార్జింగ్ సిస్టమ్ పరికరాలను కవర్ చేస్తుంది: ఎన్‌క్లోజర్, వైరింగ్, ఇన్‌పుట్ సర్క్యూట్‌లు మరియు అవుట్‌పుట్ సర్క్యూట్‌లు.

UL 2231-2 సిబ్బంది రక్షణ వ్యవస్థ, కనెక్టర్ మరియు DC అవుట్‌పుట్ మధ్య భద్రతా ఇంటర్‌లాక్ గొలుసును కవర్ చేస్తుంది.

రెండు జాబితాలతో, 800kW సిస్టమ్ చాలా రాష్ట్రాల్లో అనుకూల ఇంజనీరింగ్ మూల్యాంకనం లేకుండా అనుమతించడానికి సిద్ధంగా ఉంది.

కెనడా కోసం, అదే పరికరాలు CSA ప్రతిరూపాలకు వ్యతిరేకంగా మూల్యాంకనం చేయబడతాయి; మా UL ఫైల్‌లు ఆ మార్గానికి మద్దతు ఇస్తాయి.

సాంకేతిక లక్షణాలు

US మరియు కెనడియన్ సైట్‌లు 800kW కోసం నిర్మించబడ్డాయి

480V త్రీ-ఫేజ్ సర్వీస్ ఇప్పటికే ఉన్న ఇంటర్‌స్టేట్ కారిడార్ స్టేషన్‌లు మరియు 800kW కాంట్రాక్ట్ కెపాసిటీ.

ట్రక్ స్టాప్‌లు మరియు మిగిలిన ప్రాంతాలు NEVI లేదా లిస్టెడ్ పరికరాలు అవసరమయ్యే రాష్ట్ర-నిధుల ప్రోగ్రామ్‌లపై బిడ్డింగ్ చేస్తాయి.

కార్పోరేట్ మరియు ఫ్లీట్ యార్డ్‌లు డీజిల్ ఇన్‌ఫ్రాస్ట్రక్చర్‌ను హై-పవర్ DC ఛార్జింగ్‌తో భర్తీ చేస్తాయి.

పెద్ద పార్కింగ్ స్థలాలు మరియు ఒకే ప్రత్యేక ట్రాన్స్‌ఫార్మర్‌తో షాపింగ్ మరియు వినోద వేదికలు.

పంపిణీ నెట్‌వర్క్‌లో అధిక-పవర్ ఛార్జింగ్‌ను ప్రదర్శించే యుటిలిటీ పైలట్ ప్రాజెక్ట్‌లు.

ఒకే 480V సేవ బహుళ ఛార్జింగ్ జోన్‌లను అందించే విమానాశ్రయం మరియు రవాణా పార్కింగ్ నిర్మాణాలు.

480V సర్వీస్ ఎంట్రన్స్ నుండి CCS1 అవుట్‌పుట్ వరకు

క్యాబినెట్ ఉత్తర అమెరికా వాణిజ్య ప్రమాణం చుట్టూ రూపొందించబడింది: 50/60Hz త్రీ-ఫేజ్ ఇన్‌పుట్ వద్ద AC480V ±10%. ప్రామాణిక 480V సేవ మరియు క్యాబినెట్ మధ్య స్టెప్-అప్ ట్రాన్స్‌ఫార్మర్ అవసరం లేదు; రెక్టిఫైయర్ దశ నేరుగా 300-1000VDC బస్సుగా మారుతుంది.

పవర్ ఫ్యాక్టర్ కరెక్షన్ ఇన్‌పుట్‌ను ≥0.99 వద్ద ఉంచుతుంది, ఇది డిమాండ్ మీటరింగ్‌ను శుభ్రంగా ఉంచుతుంది మరియు రియాక్టివ్ పవర్ కోసం బిల్లు చేసే వాణిజ్య టారిఫ్‌లపై పెనాల్టీ ఛార్జీలను నివారిస్తుంది.

800kW పూల్ 2 నుండి 16 టెర్మినల్‌లను అందిస్తుంది. ప్రతి టెర్మినల్ దాని ప్రవాహాన్ని కంట్రోలర్‌తో చర్చిస్తుంది, కాబట్టి 600A లిక్విడ్-కూల్డ్ స్టాల్ మరియు 250A ఎయిర్-కూల్డ్ స్టాల్ ఒకే క్యాబినెట్‌లో కలిసి ఉంటాయి మరియు అవుట్‌పుట్ కనెక్టర్‌లు మార్కెట్‌ను అనుసరిస్తాయి: ఉత్తర అమెరికా కోసం CCS1, NACS అందుబాటులో ఉన్నాయి.

గ్రౌండ్-ఫాల్ట్ మరియు సిబ్బంది రక్షణ UL 2231-2కి అనుగుణంగా క్యాబినెట్ లోపల నిర్వహించబడుతుంది మరియు లోడ్ నిర్వహణ మరియు రిమోట్ కంట్రోల్ కోసం స్టేషన్ OCPP 1.6 లేదా 2.0 బ్యాకెండ్‌లకు కనెక్ట్ అవుతుంది.

క్యాబినెట్ యొక్క స్వంత శీతలీకరణ వ్యవస్థ ద్వారా వేడి నిర్వహించబడుతుంది, కాబట్టి ≤65dB నాయిస్ రేటింగ్ పూర్తి అవుట్‌పుట్‌లో కూడా ఉంటుంది. పొరుగువారి ప్రాపర్టీ లైన్ పరికరాల ప్యాడ్‌కు దగ్గరగా ఉండే వాణిజ్య స్థలాలలో ఇది ముఖ్యమైనది.

UL మార్కింగ్, NEC 625, మరియు AHJ అంగీకారం

లిస్టెడ్ ఎక్విప్‌మెంట్ దానికే చెల్లిస్తుంది అనేది అనుమతి. తనిఖీ సమయంలో మూడు పత్రాలు ముఖ్యమైనవి మరియు మేము వాటన్నింటినీ సరఫరా చేస్తాము.

నేమ్‌ప్లేట్‌లోని UL గుర్తు, మా లిస్టింగ్ ఫైల్‌లోని మోడల్ నంబర్‌తో సరిపోలింది, ఇన్‌స్పెక్టర్ ఫోటోగ్రాఫ్ చేసేది.

NEC ఆర్టికల్ 625 EV ఛార్జింగ్ పరికరాల ఇన్‌స్టాలేషన్‌ను కవర్ చేస్తుంది; మా ఇన్‌స్టాలేషన్ మాన్యువల్ క్యాబినెట్‌ను దాని ఫీడర్, ఓవర్‌కరెంట్ మరియు డిస్‌కనెక్ట్-మీన్స్ అవసరాలకు మ్యాప్ చేస్తుంది.

NFPA 70 అనేది కోడ్, మరియు ఆర్టికల్ 625 దాని లోపల ఉంటుంది; AHJ సమీక్ష గ్రౌండింగ్, బంధం మరియు దృష్టిలోపల డిస్‌కనెక్ట్ చేయడంపై దృష్టి పెడుతుంది.

మేము UL పరీక్ష నివేదికలను మరియు షిప్పింగ్ చేయబడిన నిర్దిష్ట సీరియల్ పరిధుల కోసం అనుగుణ్యత ప్రమాణపత్రాన్ని అందిస్తాము.

ఇన్‌పుట్-సైడ్ డాక్యుమెంటేషన్‌లో సర్వీస్ కనెక్షన్ కోసం 480V వైరింగ్ రేఖాచిత్రం మరియు టార్క్ షెడ్యూల్‌లు ఉంటాయి.

నిధులతో కూడిన ప్రాజెక్ట్‌ల కోసం, మా UL డాక్యుమెంటేషన్ NEVI మరియు రాష్ట్ర ప్రోగ్రామ్‌లకు బిడ్డర్‌ల నుండి అవసరమైన పరికరాల జాబితాలతో సరిపోలుతుంది.

UL-లిస్టెడ్ యూనిట్ల కోసం ఉత్పత్తి ప్రక్రియ

దశ 1. ఎన్‌క్లోజర్‌లు ఉక్కు కాయిల్స్ నుండి పంచ్ చేయబడతాయి మరియు లేజర్-కట్ చేయబడతాయి, తర్వాత FANUC లైన్‌లపై రోబోట్-వెల్డింగ్ చేయబడతాయి.

దశ 2. TRUMPF ప్రెస్ బ్రేక్‌లు ప్యానెల్‌లను ఏర్పరుస్తాయి; పొడి పూత మరియు క్యూరింగ్ అనుసరించండి.

దశ 3. AC పంపిణీ UL-గుర్తించబడిన భాగాలు మరియు టార్క్-నియంత్రిత ముగింపులతో AC లైన్‌లో వైర్ చేయబడుతుంది.

దశ 4. రెక్టిఫైయర్ మాడ్యూల్స్ మరియు సిబ్బంది రక్షణ బోర్డు DC లైన్‌లో అమర్చబడి ఉంటాయి.

దశ 5. పవర్ ఫ్యాక్టర్, రిపుల్ మరియు ప్రొటెక్షన్ చెక్‌లు రికార్డ్ చేయబడిన ప్రతి క్యాబినెట్ 800kW వరకు లోడ్-టెస్ట్ చేయబడుతుంది.

దశ 6. 48-గంటల బర్న్-ఇన్ సైకిల్స్ యూనిట్; లాగ్‌లు క్రమ సంఖ్యకు కట్టుబడి ఉంటాయి.

దశ 7. UL ఫాలో-అప్ తనిఖీ నమూనాలు లిస్టింగ్ ప్రోగ్రామ్ ప్రకారం ఉత్పత్తి నుండి తీసుకోబడతాయి.

దశ 8. తుది తనిఖీ మరియు క్రాటింగ్; ప్లాంట్ 2024 నాటికి ఒక మిలియన్ యూనిట్లకు పైగా షిప్పింగ్ చేయబడింది.

ఈ ఛార్జర్ మీ ప్రాజెక్ట్ టైమ్‌లైన్‌కి సరైనదేనా?

మీ ప్రాజెక్ట్ యునైటెడ్ స్టేట్స్ లేదా కెనడాలో ఉన్నప్పుడు, ఫండర్ లేదా యుటిలిటీకి జాబితా చేయబడిన పరికరాలు అవసరమైనప్పుడు లేదా మీ AHJ CE-మాత్రమే హార్డ్‌వేర్‌ను అంగీకరించనప్పుడు 800kW UL-లిస్టెడ్ సిస్టమ్‌ను ఎంచుకోండి. మీరు 2 నుండి 16 తుపాకుల పెరుగుదలను కవర్ చేసే ఒక మోడల్ కావాలనుకున్నప్పుడు కూడా ఇది సరైన కాల్.

UL అమలు లేకుండా మార్కెట్‌లో ఒకే 2-గన్ రిటైల్ కార్నర్ కోసం దీన్ని ఎంచుకోవద్దు; జాబితా ధరను కలిగి ఉంటుంది మరియు CE-మాత్రమే యూనిట్ అక్కడ పని చేస్తుంది.

ఆర్డర్ చేయడానికి ముందు మీ సేవ సామర్థ్యాన్ని తనిఖీ చేయండి: క్యాబినెట్‌కు 480V సేవలో నిజమైన 800kW అవసరం, అదనంగా ఇన్‌రష్ మరియు మీటరింగ్ కోసం గది అవసరం. మేము కొటేషన్‌తో కూడిన సైట్-డేటా చెక్‌లిస్ట్‌ను పంపుతాము మరియు మీరు కట్టుబడి ఉండే ముందు మా ఇంజనీర్లు దాన్ని సమీక్షిస్తారు.

లీడ్ టైమ్స్ కూడా CE-మాత్రమే మార్కెట్‌ల నుండి భిన్నంగా ఉంటాయి: UL-లిస్టెడ్ ప్రొడక్షన్ పరుగులు అదే 15-20 పని దినాల షెడ్యూల్‌ను అనుసరిస్తాయి, అయితే కొన్ని US ప్రాజెక్ట్‌లకు నిధుల అప్లికేషన్‌ల కోసం ముందుగానే లిస్టింగ్ డాక్యుమెంట్‌లు అవసరం. మీరు ధరను అభ్యర్థించినప్పుడు డాక్యుమెంటేషన్ ప్యాక్ కోసం అడగండి, మీరు బిడ్ గెలిచిన తర్వాత కాదు.

మరియు మీ ప్రాజెక్ట్ పూర్తిగా ఊహాజనితమైతే, ఎటువంటి సైట్ లేకుండా, ఎటువంటి యుటిలిటీ ఒప్పందం మరియు ఇంకా పర్మిట్ పాత్ లేకుండా, ఆర్డర్ చేయడానికి ముందు వేచి ఉండండి. పరికరాలు ఉంచుతాయి; పార్కింగ్ ఉండకపోవచ్చు.

UL-లిస్టెడ్ ఛార్జింగ్ ఎక్విప్‌మెంట్ కోసం AMPPAL ఎందుకు

UL 2202-2022 మరియు UL 2231-2 జాబితా చేయబడ్డాయి, ఫ్యాక్టరీ ఫాలో-అప్ ఆడిట్‌లు ఇప్పటికే అమలులో ఉన్నాయి.

డ్రాయింగ్ ఆమోదం తర్వాత 15-20 పని రోజులు డెలివరీ; ఒక కంటైనర్ నుండి MOQ.

OEM/ODM: ఉత్తర అమెరికా బ్రాండింగ్, NACS లేదా CCS1 కనెక్టర్ సెట్‌లు మరియు అనుకూల కేబుల్ పొడవులు.

బ్రోకర్లు మరియు AHJల కోసం డాక్యుమెంటేషన్ ప్యాకేజీ: UL నివేదికలు, మూలం యొక్క ధృవపత్రాలు మరియు వైరింగ్ రేఖాచిత్రాలు.

2014లో స్థాపించబడిన Yueqing ప్రధాన కార్యాలయ తయారీదారు, US మరియు కెనడాతో సహా 40+ దేశాలకు ఎగుమతి చేస్తున్నారు.

ప్యాలెటైజింగ్, లిఫ్టింగ్ మరియు డెలివరీ

క్యాబినెట్ నాలుగు లిఫ్టింగ్ పాయింట్లతో సుమారు 2300 x 1900 x 1150 మిమీ వద్ద ఉక్కు-ఫ్రేమ్డ్ క్రేట్‌లో పంపబడుతుంది; టెర్మినల్స్ కేబుల్స్ కాయిల్డ్ మరియు కనెక్టర్లతో ప్యాలెట్ చేయబడి ఉంటాయి. 40 అడుగుల ఎత్తు-క్యూబ్ కంటైనర్ క్యాబినెట్‌తో పాటు ఎనిమిది టెర్మినల్స్ వరకు సరిపోతుంది.

US లేదా కెనడియన్ పోర్ట్‌కి FOB Ningbo లేదా CIF డెలివరీ నిబంధనలు. పత్రాలు, ఇన్‌వాయిస్, ప్యాకింగ్ జాబితా, లోడ్ బిల్లు, UL పరీక్ష నివేదికలు మరియు మూలం యొక్క సర్టిఫికేట్, లోడ్ అయిన 3 పని రోజులలోపు జారీ చేయబడతాయి.

క్రేట్‌లో 2200mm-పొడవైన క్యాబినెట్ కోసం రిగ్గింగ్ రేఖాచిత్రం ఉంది మరియు మా కమీషనింగ్ గైడ్ సైట్ కోసం ఫోర్క్‌లిఫ్ట్ మరియు క్రేన్ ఎంపికలను కవర్ చేస్తుంది.

సర్వీస్ నెట్‌వర్క్ మరియు వారంటీ నిబంధనలు

రెండు సంవత్సరాల ప్రామాణిక వారంటీ క్యాబినెట్, టెర్మినల్స్, పవర్ మాడ్యూల్స్ మరియు ప్రొటెక్షన్ కంట్రోలర్‌ను కవర్ చేస్తుంది.

వారంటీ వైఫల్యాలపై క్రాస్-షిప్ మార్పిడి; మా స్టాక్ నుండి 5 పని రోజులలోపు భర్తీ పంపడం.

రిమోట్ OCPP డయాగ్నస్టిక్స్ మరియు ఫర్మ్‌వేర్ అప్‌డేట్‌లు మా ఇంజనీర్లు టైమ్ జోన్‌లలో నిర్వహించబడతాయి.

ఉత్తర అమెరికా కస్టమర్ల కోసం స్పేర్-పార్ట్ కిట్‌లు: షెల్ఫ్‌లో ఉంచబడిన ఫ్యూజ్‌లు, కనెక్టర్లు మరియు కంట్రోల్ బోర్డ్‌లు.

వార్షిక నిర్వహణ సలహాలో మొదటి సంవత్సరం తర్వాత టార్క్ రీచెక్‌లు మరియు ప్రతి 6 నెలలకు ఒక కనెక్టర్ వేర్ తనిఖీని కలిగి ఉంటుంది.

ఉత్తర అమెరికా ఇన్‌స్టాలేషన్‌ల కోసం వినియోగ గమనికలు

తప్పు: 208V సేవ నుండి క్యాబినెట్‌కు ఆహారం ఇవ్వడం. కుడి: UL జాబితా ఊహించినట్లుగా, AC480V ±10% మూడు-దశలను అందించండి.

తప్పు: పరికరాలు కనుచూపు మేరలో డిస్‌కనెక్ట్ చేయడాన్ని వదిలివేయడం. కుడి: NEC 625కి డిస్‌కనెక్ట్ మరియు మా వైరింగ్ రేఖాచిత్రాన్ని ఇన్‌స్టాల్ చేయండి.

తప్పు: ఒక్క కండ్యూట్ ద్వారా గ్రౌండింగ్. కుడి: ఇన్‌స్టాలేషన్ మాన్యువల్‌లో ఒక ప్రత్యేక పరికరాలు గ్రౌండింగ్ కండక్టర్‌ను అమలు చేయండి.

తప్పు: UL లిస్టింగ్ అన్‌లిస్టెడ్ థర్డ్-పార్టీ టెర్మినల్‌ను కవర్ చేస్తుంది. కుడి: జాబితా చేయబడిన సిస్టమ్‌తో సరఫరా చేయబడిన టెర్మినల్‌లను ఉపయోగించండి.

తప్పు: శక్తినిచ్చే ముందు AHJ నడకను దాటవేయడం. కుడి: చేతిలో UL ఫైల్ మరియు పరీక్ష నివేదికలతో ఇన్‌స్పెక్టర్‌ని ఆహ్వానించండి.

UL-లిస్టెడ్ ఇన్‌స్టాలేషన్‌లపై ఆపరేటర్ ఫీడ్‌బ్యాక్

యునైటెడ్ స్టేట్స్‌లోని కాలిఫోర్నియాలోని ఒక ఛార్జింగ్ నెట్‌వర్క్ కారిడార్ సైట్‌లో రెండు 800kW క్యాబినెట్‌లను ప్రారంభించింది మరియు మొదటి సందర్శనలో తనిఖీని ఆమోదించింది. ప్రాజెక్ట్ మేనేజర్ యొక్క ఏకైక ఫిర్యాదు: ట్రక్కింగ్ కోట్ కంటే రెండు రోజుల తర్వాత క్రాట్ వచ్చింది, ఇది కమీషన్‌ను వారాంతం వరకు నెట్టివేసింది.

కెనడాలోని అంటారియోలోని ఒక యుటిలిటీ కాంట్రాక్టర్ ఎలక్ట్రికల్ పనిని ప్రీ-బిడ్ చేయడానికి 480V వైరింగ్ రేఖాచిత్రాలను ఉపయోగించారు. టెర్మినల్ కేబుల్ తన స్టాల్ లేఅవుట్ కోసం 0.5మీ పొడవుగా ఉండాలని అతను కోరుకున్నప్పటికీ, టార్క్ షెడ్యూల్ అతనికి రీవర్క్ కాల్‌ని సేవ్ చేసిందని అతని అభిప్రాయం.

యునైటెడ్ స్టేట్స్‌లోని ఓహియోలో ఒక ఫ్లీట్ ఆపరేటర్ తన ట్రక్ యార్డ్ కోసం ఒక్కో క్యాబినెట్‌కు 10 గన్‌లను నడుపుతున్నాడు. తొమ్మిది నెలల తర్వాత, ఒక టెర్మినల్ యొక్క కనెక్టర్ లాచ్ రీప్లేస్మెంట్ అవసరం; క్రాస్-షిప్ స్పేర్ నాలుగు రోజుల్లో వచ్చింది మరియు మిగిలిన స్టేషన్ ఛార్జింగ్‌ను ఆపలేదు.

తరచుగా అడిగే ప్రశ్నలు: సర్టిఫికేషన్ మరియు ఇన్‌స్టాలేషన్

ప్ర: 800kW క్యాబినెట్ UL జాబితా చేయబడిందా లేదా ఇప్పుడే పరీక్షించబడిందా?

జ: కొనసాగుతున్న ఫ్యాక్టరీ ఫాలో-అప్ ఆడిట్‌లతో UL 2202-2022 మరియు UL 2231-2 కింద జాబితా చేయబడింది.

ప్ర: యునైటెడ్ స్టేట్స్ కోసం CE ఎందుకు పని చేయదు?

A: US అనుమతి మరియు భీమా సాధారణంగా జాతీయంగా గుర్తింపు పొందిన పరీక్షా ప్రయోగశాల జాబితా అవసరం; CE అనేది తయారీదారు యొక్క స్వీయ-ప్రకటన.

Q: సిస్టమ్‌కు ఏ ఇన్‌పుట్ వోల్టేజ్ అవసరం?

A: 50/60Hz వద్ద AC480V ±10%, ప్రామాణిక ఉత్తర అమెరికా వాణిజ్య సేవ.

ప్ర: NEC 625కి సైట్‌లో ఏదైనా ప్రత్యేకంగా అవసరమా?

A: సరైన ఫీడర్ సైజింగ్, ఓవర్‌కరెంట్ ప్రొటెక్షన్ మరియు డిస్‌కనెక్ట్ చేసే సాధనాలు దృష్టిలో ఉంటాయి; మా మాన్యువల్ ప్రతి అవసరాన్ని మ్యాప్ చేస్తుంది.

ప్ర: టెర్మినల్స్ ఒకే క్యాబినెట్‌లో CCS1 మరియు NACSగా ఉండవచ్చా?

A: అవును, ఆర్డర్ సమయంలో టెర్మినల్‌కు కనెక్టర్ సెట్‌లు కేటాయించబడతాయి.

ప్ర: మంత్రివర్గం ముందు ట్రాన్స్‌ఫార్మర్ అవసరమా?

A: మీ సేవ మీడియం వోల్టేజ్ అయితే మాత్రమే; 480V సేవ నుండి క్యాబినెట్ నేరుగా కనెక్ట్ అవుతుంది.

Q: 800kW వ్యవస్థ ఎన్ని తుపాకులను అమలు చేయగలదు?

A: 2 నుండి 16 వరకు, 250A ఎయిర్-కూల్డ్ మరియు 600A లిక్విడ్-కూల్డ్ టెర్మినల్స్ కలపడం.

ప్ర: నా బ్రోకర్ మరియు AHJకి ఏ పత్రాలు అవసరం?

A: UL పరీక్ష నివేదికలు, మూలం యొక్క సర్టిఫికేట్, ప్యాకింగ్ జాబితా మరియు వైరింగ్ రేఖాచిత్రం, అన్నీ షిప్‌మెంట్‌తో చేర్చబడ్డాయి.
