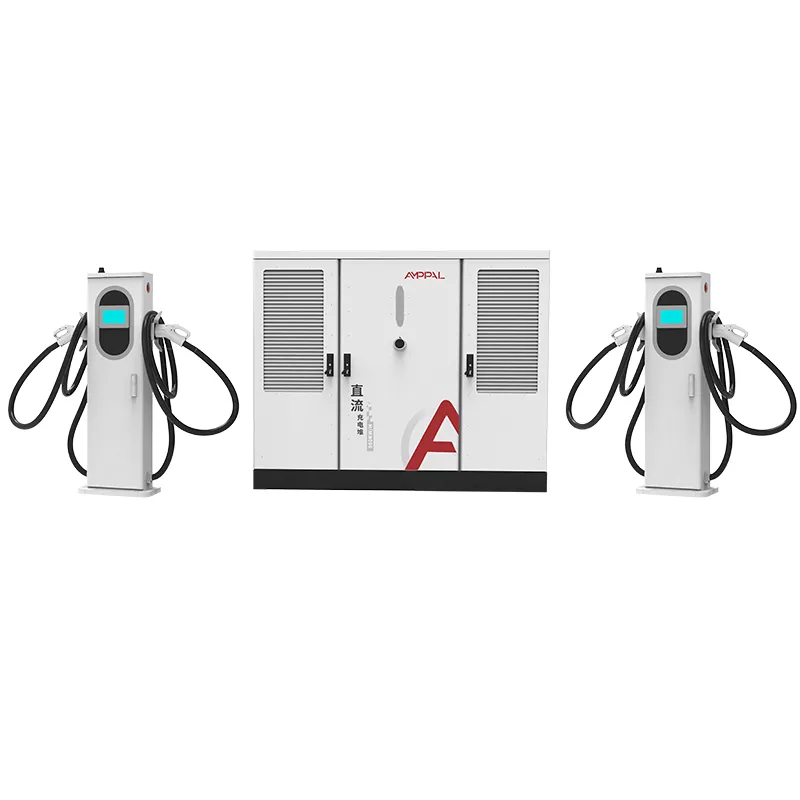

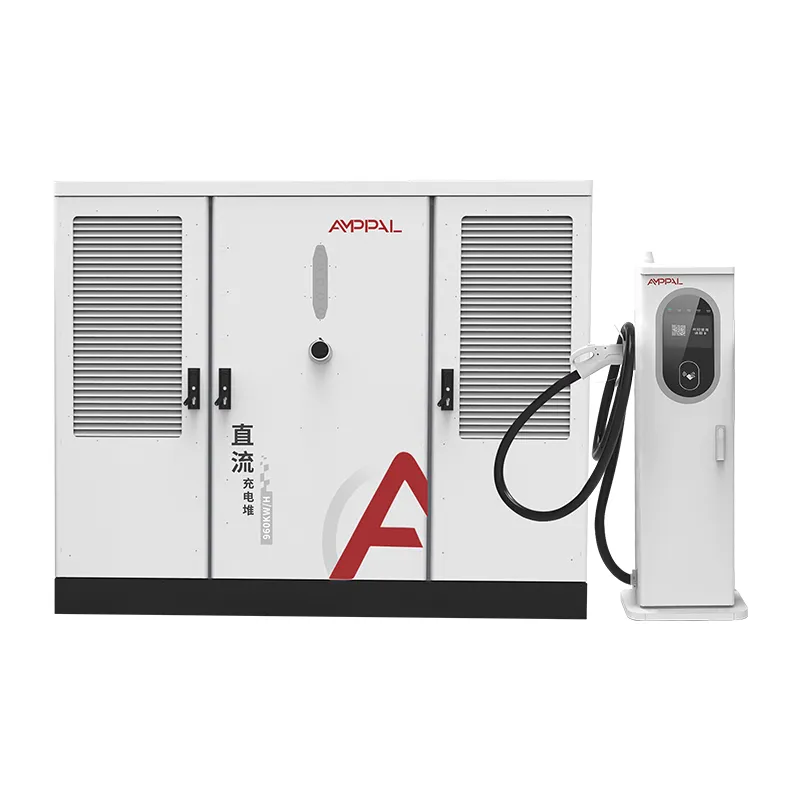

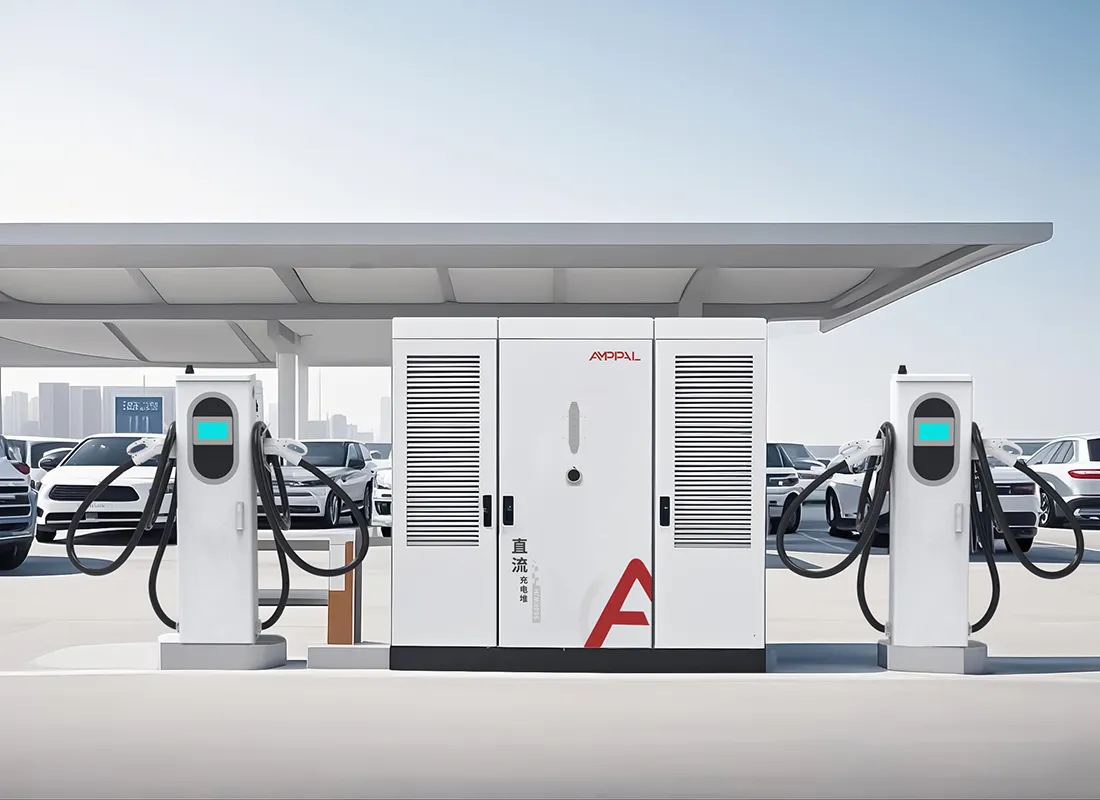

అల్ట్రా-ఫాస్ట్ ఛార్జింగ్ కోసం 480kW హై-డెన్సిటీ లిక్విడ్-కూల్డ్ EV ఛార్జింగ్ స్టాక్

ఒక పవర్ రేటింగ్, రెండు ఆర్కిటెక్చర్లు

AMPPAL నుండి రెండు 480kW మోడల్‌లు ఒకే 480kW పవర్ పూల్‌ను వేర్వేరు టెర్మినల్ వ్యూహాలతో వేర్వేరు క్యాబినెట్‌లలో ఉంచాయి. S1 కాంపాక్ట్ 1750 x 1200 x 900mm క్యాబినెట్‌ను ఉంచుతుంది, 250A ఎయిర్-కూల్డ్ మరియు 600A/800A లిక్విడ్-కూల్డ్ టెర్మినల్స్‌తో కూడిన మిశ్రమ సెట్‌ను నడుపుతుంది మరియు LED-అగ్మెంటెడ్ 7-అంగుళాల స్క్రీన్‌తో స్వైప్-కార్డ్ మరియు QR యాక్సెస్ నియంత్రణను కలిగి ఉంటుంది.

S2 పెద్ద 1850 x 1850 x 1000mm క్యాబినెట్‌ను ఉపయోగిస్తుంది మరియు 600A లిక్విడ్-కూల్డ్ టెర్మినల్‌లను మాత్రమే రవాణా చేస్తుంది, స్పెక్ షీట్‌లో యాక్సెస్-నియంత్రణ వరుస ఉండదు ఎందుకంటే ఇది నిర్వహించబడే, యాప్-ఆధారిత కారిడార్‌లను లక్ష్యంగా చేసుకుంటుంది. ఒకే శక్తి, అదే సామర్థ్యం, ​​అదే సర్టిఫికెట్లు — వివిధ ఉద్యోగాలు. కుటుంబం 2025లో ప్రారంభించినప్పటి నుండి రెండు మోడల్‌లు మిడిల్ ఈస్ట్, యూరప్ మరియు ఆగ్నేయాసియాలోని ఆపరేటర్‌లకు రవాణా చేయబడ్డాయి.

ఈ పేజీ వాటిలో ఒకదానికి సంబంధించిన సేల్స్ పిచ్ కాదు. ఇది ప్రతి వాస్తుశిల్పం ఏది మెరుగ్గా ఉందో మరియు మీరు మరొకదాన్ని ఎంచుకోవలసిన సందర్భాల ద్వారా నడుస్తుంది.

S1 మిక్స్డ్-టెర్మినల్ డిజైన్ యొక్క ఆరు బలాలు

అదే 480kW పూల్, చిన్న పాదముద్ర: S1 క్యాబినెట్ S2 కంటే దాదాపు 40% చిన్నదిగా ఉంటుంది, ఇది ఖరీదైన పట్టణ భూములపై ​​ముఖ్యమైనది.

మిక్స్‌డ్ టెర్మినల్‌లు మిక్స్‌డ్ ట్రాఫిక్‌కు సరిపోతాయి: 250A ఎయిర్-కూల్డ్ బేలు టాక్సీలు మరియు పాత EVలను నిర్వహిస్తాయి, అయితే 600A/800A లిక్విడ్ లేన్‌లు 800V ఫ్లాగ్‌షిప్‌లను అందిస్తాయి, కాబట్టి మీరు మీకు అవసరమైన చోట మాత్రమే కరెంట్‌ని కొనుగోలు చేస్తారు.

అంతర్నిర్మిత యాక్సెస్ నియంత్రణ: స్వైప్-కార్డ్ మరియు QR రీడర్‌లు S1 స్పెక్‌లో భాగం, ఫోన్ యాప్ లేకుండా క్లోజ్డ్ స్టేషన్‌లు, ఫ్లీట్ ఖాతాలు మరియు ప్రీపెయిడ్ నెట్‌వర్క్‌లకు అనువైనవి.

HMIలో LED స్థితి: LED సూచికలతో కూడిన 7-అంగుళాల స్క్రీన్ దూరం నుండి కనిపిస్తుంది, డ్రైవర్లు ఉచిత బేల కోసం స్కాన్ చేసే బిజీ ప్యాడ్‌లలో ఉపయోగకరంగా ఉంటుంది.

అమలు చేయడం చౌకైనది: కాంపాక్ట్ క్యాబినెట్ ప్రామాణిక డోర్‌వేల ద్వారా సరిపోతుంది, చిన్న కాంక్రీట్ ప్యాడ్ అవసరం మరియు S2 కంటే తక్కువ సరుకు రవాణా బిల్లును కలిగి ఉంటుంది - కస్టమ్స్ మరియు క్రేన్ అద్దెపై మళ్లీ చూపే వ్యత్యాసం.

S2 వలె అదే 94.5% గరిష్ట సామర్థ్యం మరియు IP54 రక్షణ, ఎందుకంటే పవర్ స్టేజ్ ఒకేలా ఉంటుంది.

సాంకేతిక లక్షణాలు

S1 స్వచ్ఛమైన 600A స్టాక్‌ను అధిగమించే ఐదు దృశ్యాలు

400V మరియు 800V వాహనాల యొక్క తెలిసిన వాటాతో మిక్స్డ్-ట్రాఫిక్ అర్బన్ సైట్‌లు.

హోటల్ మరియు అపార్ట్‌మెంట్ గ్యారేజీలు వంటి కార్డ్ ఆధారిత బిల్లింగ్ అవసరమయ్యే క్లోజ్డ్ లేదా సెమీ ప్రైవేట్ స్టేషన్‌లు.

భూమి ధర చిన్న క్యాబినెట్ పాదముద్రను నిర్ణయాత్మకంగా మార్చే బహుళ-బే ప్యాడ్‌లు.

క్రమంగా అప్‌గ్రేడ్‌లను ప్లాన్ చేస్తున్న సైట్‌లు: 250A బేలతో ప్రారంభించండి, 800V వాహనాలు కనిపించినప్పుడు లిక్విడ్ లేన్‌లను జోడించండి.

క్లౌడ్ డిపెండెన్సీ లేకుండా స్థానిక యాక్సెస్ నియంత్రణను కోరుకునే ఫ్లీట్ యార్డ్‌లు మిశ్రిత-వయస్సు వాహనాలను ఛార్జ్ చేస్తాయి.

S1 250A మరియు 600A/800A టెర్మినల్‌లను ఎలా మిక్స్ చేస్తుంది

S1 ఆర్కిటెక్చర్ 240kW మరియు 360kW స్టాక్‌లను ప్రతిబింబిస్తుంది: AC380V±15% ఇన్, ఒక DC బస్ మరియు టెర్మినల్ అభ్యర్థనకు శక్తిని అందించే షెడ్యూలర్. 480kW పూల్ రెండు 600A లిక్విడ్ లేన్‌లు పూర్తి కరెంట్‌తో నడుస్తుంది, అయితే 250A ఎయిర్ బేలు మిగిలిన వాటిని డ్రా చేస్తాయి. ప్రతి ప్రధాన ప్లాట్‌ఫారమ్ అంగీకరించే DC200-1000V విండో లోపల వోల్టేజ్ ఉంటుంది.

యాక్సెస్-నియంత్రణ లేయర్ HMI మరియు షెడ్యూలర్ మధ్య ఉంటుంది: కార్డ్ స్వైప్ లేదా QR స్కాన్ సెషన్‌ను అన్‌లాక్ చేస్తుంది మరియు బే లైవ్‌లో ఉన్నప్పుడు LED స్ట్రిప్ రంగును మారుస్తుంది. అదే కంట్రోలర్ OCPP 1.6/2.0ని మీ బ్యాకెండ్‌తో మాట్లాడుతుంది, కాబట్టి ప్రీపెయిడ్ బ్యాలెన్స్‌లు మరియు ఫ్లీట్ ఖాతాలు అదనపు హార్డ్‌వేర్ లేకుండా పని చేస్తాయి.

టెర్మినల్ ఎంపిక భౌతికమైనది, వర్చువల్ కాదు. ఎయిర్-కూల్డ్ బేలు 250A కనెక్టర్లకు వైర్ చేయబడతాయి మరియు లిక్విడ్ బేలు శీతలకరణి లూప్‌ను కలిగి ఉంటాయి; షెడ్యూలర్ కేవలం ఎనిమిది సాకెట్లను చూస్తాడు మరియు విద్యుత్తును సరిగ్గా పంపిణీ చేస్తాడు.

ఒకే సర్టిఫికెట్లు, విభిన్న క్యాబినెట్: ఏది ధృవీకరించబడుతుంది

S1 CE, TUV, CB, CCC మరియు UL సర్టిఫికేట్ కుటుంబాన్ని S2తో పంచుకుంటుంది, కాబట్టి ఒక డాక్యుమెంట్ సెట్ రెండు క్యాబినెట్‌లను కవర్ చేస్తుంది.

ప్రతి యూనిట్ 1000VDC ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్ మరియు గ్రౌండ్ కంటిన్యూటీ చెక్‌ను పాస్ చేస్తుంది.

480kW వద్ద 48-గంటల లోడ్ బ్యాంక్ బర్న్-ఇన్ అన్ని టెర్మినల్ రకాల్లో షెడ్యూలర్‌ను సైకిల్ చేస్తుంది.

యాక్సెస్-కంట్రోల్ రీడర్ మరియు LED బోర్డ్ 5,000-సైకిల్ కార్డ్-ట్యాప్ ఎండ్యూరెన్స్ టెస్ట్‌కు లోనవుతాయి.

IEC 60529కి IP54 మరియు IEC 61000-4-5 చొప్పున సర్జ్ ఇమ్యూనిటీ ప్రతి బ్యాచ్‌కి ధృవీకరించబడతాయి.

ప్రతి బ్యాచ్ పరీక్ష నివేదికలు కస్టమ్స్ మరియు గ్రిడ్ కనెక్షన్ కోసం షిప్‌మెంట్ ఫైల్‌తో పాటు ఉంటాయి.

ఎనిమిది దశలు: S1 ఎలా నిర్మించబడింది

TRUMPF లేజర్ కట్టింగ్ మరియు CNC ఫార్మింగ్ కాంపాక్ట్ S1 ఎన్‌క్లోజర్‌ను ఆకృతి చేస్తుంది.

క్యాబినెట్ బహిరంగ ముగింపు కోసం పౌడర్ కోటింగ్ లైన్ ద్వారా నడుస్తుంది.

పవర్ మాడ్యూల్స్ అంకితమైన DC లైన్‌లో సమీకరించబడతాయి.

ఎయిర్-కూల్డ్ మరియు లిక్విడ్-కూల్డ్ టెర్మినల్ బేలు వేర్వేరు ఫిక్చర్‌లపై వైర్ చేయబడతాయి.

యాక్సెస్-కంట్రోల్ రీడర్ మరియు LED బోర్డు అమర్చబడి, బెంచ్-పరీక్షించబడ్డాయి.

FANUC రోబోట్‌లు భారీ మాడ్యూళ్లను ఉంచుతాయి; బస్‌బార్లు టార్క్-నియంత్రిస్తాయి.

ఫర్మ్‌వేర్ మరియు OCPP ప్రొఫైల్ మీ బ్యాకెండ్ సెట్టింగ్‌లకు ఫ్లాష్ చేయబడతాయి.

48-గంటల బర్న్-ఇన్ మరియు 14-పాయింట్ తుది తనిఖీ క్రాటింగ్‌కు ముందు ఉంటుంది.

S1 లేదా S2? ఎ డెసిషన్ ఫ్రేమ్‌వర్క్, సేల్స్ పిచ్ కాదు

మీ ట్రాఫిక్ మిశ్రమంగా ఉన్నప్పుడు మరియు మీ సైట్ పట్టణంగా ఉన్నప్పుడు S1ని ఎంచుకోండి. చిన్న క్యాబినెట్, కార్డ్ రీడర్ మరియు చౌకైన 250A బేలతో ప్రారంభించి, లిక్విడ్ లేన్‌లను జోడించే ఎంపిక అన్నీ ఖచ్చితంగా ఆ ప్రొఫైల్‌కు రివార్డ్ చేస్తాయి.

సైట్ ఆల్రెడీ ప్రీమియమ్‌గా ఉన్నప్పుడు S2ని ఎంచుకోండి: 800V ట్రక్కులు మరియు సెడాన్‌లతో కూడిన కారిడార్‌లో ప్రతి బే 600Aని చూస్తుంది మరియు యాప్ ఆధారిత యాక్సెస్ ప్రమాణం. కార్డ్ రీడర్‌లు మరియు ఎయిర్-కూల్డ్ బేలను ఆ సైట్‌లోకి బలవంతంగా ఉంచడం వల్ల డబ్బు వృధా అవుతుంది.

నిజాయితీ నియమం: మీ సెషన్‌లలో 30% కంటే ఎక్కువ 250Aని మించకపోతే, S1 యొక్క మిశ్రమ టెర్మినల్స్ హార్డ్‌వేర్ ఖర్చును ఆదా చేస్తాయి; 10% కంటే తక్కువ 250A కంటే తక్కువగా ఉంటే, S2 సరళమైనది. ఆ బ్యాండ్‌ల మధ్య ఏదైనా పని చేస్తుంది, కాబట్టి ప్యాడ్ మరియు యాక్సెస్ పద్ధతిని నిర్ణయించండి. సమావేశానికి ముందు నిష్పత్తిని వ్రాయండి; ఇది చాలా వాదనలను పరిష్కరిస్తుంది.

AMPPAL ఒకదానిని నెట్టకుండా రెండు వెర్షన్లను ఎందుకు విక్రయిస్తుంది

రెండు క్యాబినెట్‌లు ఒకే లైన్‌లో నిర్మించబడ్డాయి, కాబట్టి సర్టిఫికెట్‌లు మరియు విడి భాగాలు ఏ ఎంపికకైనా ఒకేలా ఉంటాయి.

రెండు మోడల్‌ల స్టాక్ కాన్ఫిగరేషన్‌ల కోసం 15-20 పనిదినాలు లీడ్ టైమ్ మరియు ఒక-యూనిట్ MOQ.

సైట్ ఇంజనీర్లు సెషన్-మిక్స్ సూచనను అమలు చేస్తారు మరియు కాగితంపై సంఖ్యలతో S1 లేదా S2ని సిఫార్సు చేస్తారు.

AMPPAL స్వంత నెట్‌వర్క్‌లో 2024 నాటికి ఒక మిలియన్ కంటే ఎక్కువ ఛార్జింగ్ యూనిట్‌లు మరియు 200+ స్టేషన్‌లు అందించబడ్డాయి.

EXW, FOB నింగ్బో లేదా CIF ధర; S1 టెర్మినల్ మిక్స్ ఆర్డర్ సమయంలో కాన్ఫిగర్ చేయబడుతుంది.

S1 షిప్పింగ్ వివరాలు: పరిమాణం, బరువు, కంటైనర్ గణితం

1750 x 1200 x 900mm వద్ద S1 క్యాబినెట్ 240kW మరియు 360kW స్టాక్‌ల వలె అదే క్రేట్ ఫుట్‌ప్రింట్‌ను ఉపయోగిస్తుంది, కాబట్టి ఇప్పటికే AMPPAL గేర్‌ని నడుపుతున్న సైట్‌లు వారి ట్రైనింగ్ ప్లాన్‌ని మళ్లీ ఉపయోగించుకోవచ్చు.

పూర్తి S1 సెట్ (క్యాబినెట్ ప్లస్ టూ లిక్విడ్ మరియు రెండు ఎయిర్ టెర్మినల్స్) సుమారు 1000-1200kg బరువు ఉంటుంది మరియు 40-అడుగుల కంటైనర్‌కు రెండు సెట్ల చొప్పున లోడ్ అవుతుంది. ఎయిర్-కూల్డ్ గన్‌లు డబ్బాలలో ప్రయాణిస్తాయి; నురుగుతో కప్పబడిన పెట్టెల్లో ద్రవ తుపాకులు.

పత్రాలు: కమర్షియల్ ఇన్‌వాయిస్, ప్యాకింగ్ లిస్ట్, బిల్ ఆఫ్ లాడింగ్, సర్టిఫికేట్ ఆఫ్ ఒరిజిన్, బ్యాచ్ టెస్ట్ రిపోర్టులు. కోట్ ఆధారంగా EXW, FOB Ningbo లేదా CIF.

S1 సేవా ప్రణాళిక: కార్డ్‌లు, శీతలకరణి మరియు విడిభాగాలు

2 సంవత్సరాల వారంటీ క్యాబినెట్, టెర్మినల్ కుటుంబాలు మరియు యాక్సెస్-కంట్రోల్ హార్డ్‌వేర్ రెండింటినీ కవర్ చేస్తుంది.

Yueqing నుండి 3-5 పని దినాలలో గాలి మరియు ద్రవ టెర్మినల్స్ కోసం విడిభాగాలు రవాణా చేయబడతాయి.

త్రైమాసిక రిమోట్ OCPP తనిఖీలు షెడ్యూలర్ మరియు రీడర్ డయాగ్నోస్టిక్‌లను కవర్ చేస్తాయి.

లిక్విడ్ టెర్మినల్స్ అదే 6-నెలల శీతలకరణి తనిఖీని అనుసరిస్తాయి; ఎయిర్ టెర్మినల్‌లకు కనెక్టర్ తనిఖీ మాత్రమే అవసరం.

ప్రత్యేక వాట్సాప్ ఛానెల్ మిమ్మల్ని ఫైల్‌లో ఉన్న మీ సీరియల్ నంబర్‌లతో ఆఫ్టర్ సేల్స్ ఇంజనీర్‌కి కనెక్ట్ చేస్తుంది.

సాధారణ S1 తప్పులు: తప్పు vs సరైనది

తప్పు: S1ని చిన్న S2గా పరిగణించడం మరియు అదే బే లేఅవుట్‌ని ఊహించడం. కుడి: S1 ఫుట్‌ప్రింట్ మరియు టెర్మినల్ మిక్స్ కాన్ఫిగర్ చేయబడతాయి; ప్యాడ్ పోయడానికి ముందు బే ప్లాన్‌ను నిర్వచించండి.

తప్పు: ప్రత్యక్ష ప్రసారం చేయడానికి ముందు కార్డ్-రీడర్ పరీక్షను దాటవేయడం. కుడి: 50-కార్డ్ పైలట్‌ను అమలు చేయండి; రీడర్ ఫర్మ్‌వేర్ మరియు బ్యాకెండ్‌కు ఒక రోజు అమరిక అవసరం.

తప్పు: ఒకే బస్సులో రెండు 600A లిక్విడ్ బేలను ఉంచడం మరియు 960kW ఆశించడం. కుడి: పూల్ 480kW; రెండు పూర్తి-ప్రస్తుత 600A సెషన్‌లు దీన్ని భాగస్వామ్యం చేస్తాయి.

తప్పు: విడిభాగాలను ఆర్డర్ చేసేటప్పుడు LED బోర్డ్‌ను మర్చిపోవడం. కుడి: నాలుగు స్టాక్‌లకు ఒక విడి LED బోర్డుని ఆర్డర్ చేయండి; అది వాహనం ఢీకొనేందుకు అవకాశం ఉన్న భాగం.

తప్పు: గాలి బేలను తర్వాత ద్రవంగా మార్చవచ్చు. కుడి: బేలు ఫ్యాక్టరీలో రకం ద్వారా వైర్ చేయబడతాయి; ఆర్డర్ సమయంలో తుది మిశ్రమాన్ని ఎంచుకోండి.

S1 మరియు ఎందుకు ఎంచుకున్న ముగ్గురు కొనుగోలుదారులు

దుబాయ్‌లోని ఒక హోటల్ సమూహం భూగర్భ గ్యారేజీలో S1ని నడుపుతోంది, ఇక్కడ కాంపాక్ట్ క్యాబినెట్ ర్యాంప్ పక్కన సరిపోతుంది మరియు కార్డ్ రీడర్ వారి గది-కీ సిస్టమ్‌తో అనుసంధానించబడుతుంది. సౌకర్యాల నిర్వాహకుడు LED బోర్డు రాత్రిపూట ప్రకాశవంతంగా ఉందని ఫిర్యాదు చేశాడు; అవి ఇప్పుడు HMI సెట్టింగ్‌ల ద్వారా అర్ధరాత్రి తర్వాత మసకబారుతున్నాయి.

25 ఎలక్ట్రిక్ బస్సులు మరియు పాత మినీవ్యాన్‌లతో కూడిన ఒక కెన్యా ఫ్లీట్ ఆపరేటర్ ఎయిర్-కూల్డ్ బేల కోసం S1ని ఎంచుకున్నారు, వారి స్థానిక సాంకేతిక నిపుణుడు శీతలకరణి శిక్షణ లేకుండా సేవలు అందించవచ్చు. లిక్విడ్ లేన్‌లు దాదాపు 12% సమయం ఉపయోగించబడతాయి, సరిగ్గా సూచన ప్రకారం.

ఒక స్పానిష్ సూపర్ మార్కెట్ చైన్ S1 మరియు S2లను మూడు పార్కింగ్ స్థలాలకు సరిపోల్చింది మరియు రెండు పట్టణ గ్యారేజీల కోసం S1ని మరియు ఒక హైవే స్టోర్ కోసం S2ని ఎంచుకుంది. AMPPAL అందించిన కంపారిజన్ షీట్ అంతర్గత సైన్-ఆఫ్‌ను సులభతరం చేసిందని వారి సేకరణ లీడ్ తెలిపింది. గ్యారేజీలు ఎలాంటి రెట్రోఫిట్‌లు లేకుండా మార్చి 2026లో ప్రత్యక్ష ప్రసారం చేయబడ్డాయి.

S1 vs S2 తరచుగా అడిగే ప్రశ్నలు

ప్ర: S1 మరియు S2 మధ్య నిజమైన తేడా ఏమిటి?

A: S1 మిక్స్డ్ ఎయిర్/లిక్విడ్ టెర్మినల్స్ మరియు కార్డ్ యాక్సెస్‌తో కూడిన కాంపాక్ట్ క్యాబినెట్‌ను జత చేస్తుంది; యాప్-నిర్వహించే సైట్‌ల కోసం స్వచ్ఛమైన 600A లిక్విడ్ టెర్మినల్స్‌తో S2 పెద్ద క్యాబినెట్‌ను జత చేస్తుంది.

ప్ర: S1ని తర్వాత పూర్తి ద్రవానికి అప్‌గ్రేడ్ చేయవచ్చా?

A: లేదు. టెర్మినల్ బేలు ఫ్యాక్టరీలో వైర్ చేయబడి ఉంటాయి, కాబట్టి ఆర్డర్ సమయంలో మీరు అంచనా వేసిన మిశ్రమాన్ని ఎంచుకోండి.

ప్ర: ఏది తక్కువ ధర?

A: S1 కొనుగోలు చేయడానికి మరియు రవాణా చేయడానికి తక్కువ ఖర్చు అవుతుంది, అయితే ప్రతి బే 600Aని అమలు చేస్తే S2 తక్కువ సామర్థ్యాన్ని వృధా చేస్తుంది.

ప్ర: రెండూ ఒకే కనెక్టర్లకు మద్దతు ఇస్తాయా?

A: అవును, CCS1, CCS2, GB/T, CHAdeMO మరియు NACS రెండు మోడళ్లలోనూ.

ప్ర: యాక్సెస్ కోసం S1కి ఫోన్ యాప్ అవసరమా?

A: లేదు. స్వైప్ కార్డ్ మరియు QR కోడ్ ఆఫ్‌లైన్‌లో పని చేస్తాయి; OCPP బిల్లింగ్ మరియు టెలిమెట్రీ కోసం ఉపయోగించబడుతుంది.

ప్ర: S1 కంటే S2 నిశ్శబ్దంగా ఉందా?

A: ఇంచుమించు పోలి ఉంటుంది; రెండు క్యాబినెట్‌లు బలవంతంగా-గాలి చల్లబడతాయి. లిక్విడ్ టెర్మినల్స్ పూర్తి లోడ్ వద్ద ఎయిర్ గన్‌ల కంటే నిశ్శబ్దంగా నడుస్తాయి.

ప్ర: ఏ మోడల్‌కైనా ప్రధాన సమయం ఎంత?

జ: డిపాజిట్ తర్వాత స్టాక్ కాన్ఫిగరేషన్‌ల కోసం 15-20 పని దినాలు.

ప్ర: NEOM ప్రాజెక్ట్ ఏ మోడల్‌ని ఉపయోగించింది?

A: 500 లిక్విడ్-కూల్డ్ యూనిట్లు 480kW S2ని నిర్మించే ఇదే ఫ్యాక్టరీ లైన్ నుండి వచ్చాయి.
